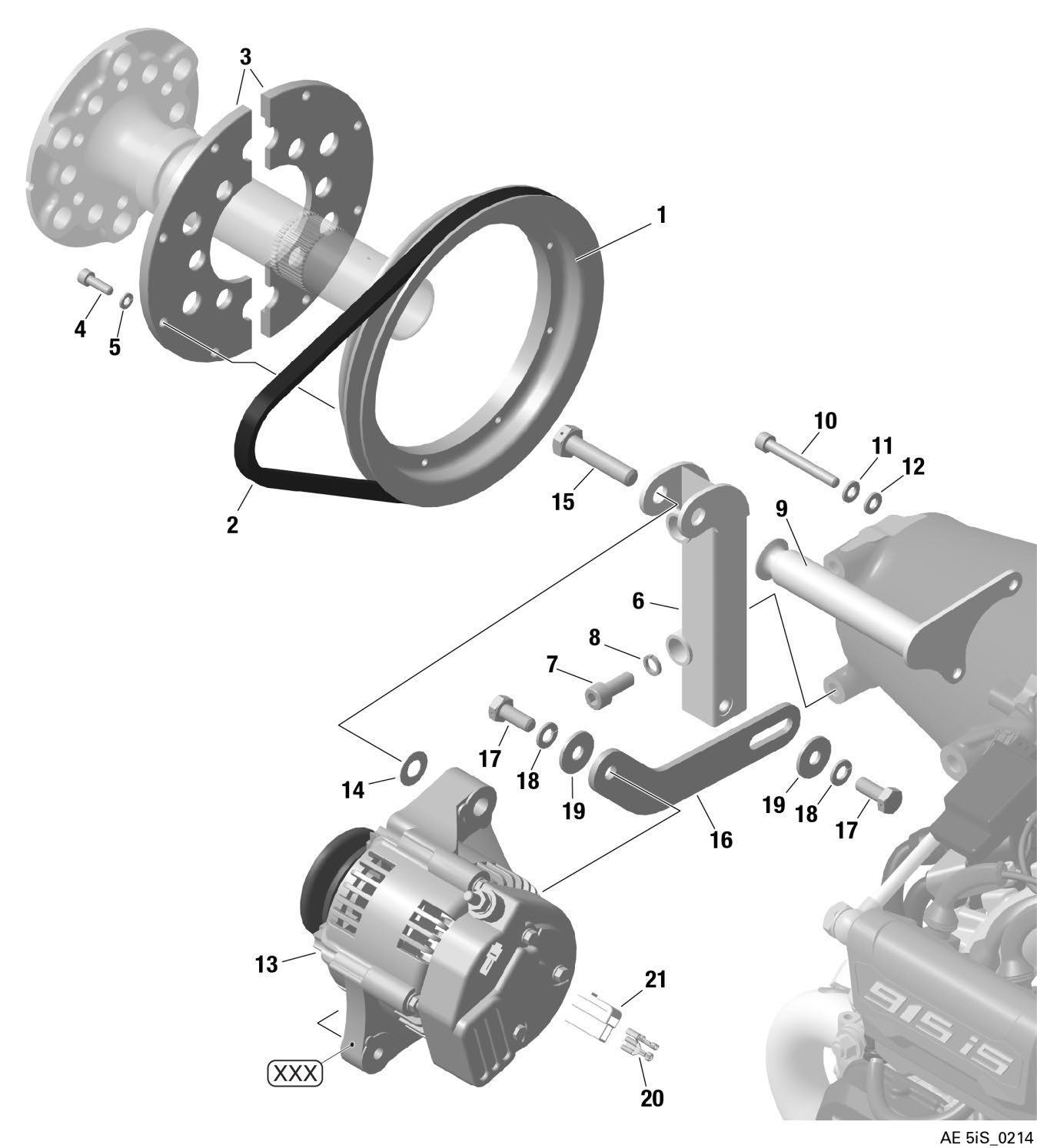

fig. 24-30-00

EXTERNAL GENERATOR F3A For ROTAX 915IS

Click on Number to order Part

Fig. Part Number Description Qty Unit/Price Add to Cart
1–21 887251 ALTERNATOR F3A 1 2572.1 +
1 980590 V-BELT PULLEY 1 527.29 +
2 980400 V-BELT 9,5X675 1 31.82 +
3 980605 PULLEY CARRIER 2 182.02 +
4 840514 ALLEN SCREW ISO 4762 - M5x16 - 8.8 8 0.43 +
5 945830 LOCK WASHER DIN 128-A5-FST 8 0.17 +
6 953223 ALTERNATOR BRACKET ASSY. 1 256.24 +
7 240072 ALLEN SCREW ISO 4762 - M8x20 - 8.8 2 1.2 +
8 845310 LOCK WASHER VHZ 8 2 0.41 +
9 953235 ALTERNATOR SUPPORT ASSY. 1 314.78 +
10 241762 ALLEN SCREW ISO 4762 - M6x50 - 8.8 2 0.71 +
11 945831 LOCK WASHER DIN 128-A6-FST 2 0.17 +
12 827962 WASHER DIN 125-A 6,4 - St 2 0.22 +
13 887251 ALTERNATOR F3A 1 2572.1 +
14 927952 THRUST WASHER 10,1/20/0,5 1 4.46 +
15 941636 HEX. SCREW M10X45-SK-DIN 931 1 13.58 +
16 953241 TENSION BAR 1 60.46 +
17 940596 HEX. SCREW M8X20 2 12.26 +
18 945832 LOCK WASHER DIN 128-A8-FST 2 0.17 +
19 227936 WASHER ISO 7093-1 - 8 - 200 HV 2 1.61 +
20 864011 FASTON CONNECTOR 6,3X0,8 2 1.18 +
21 265255 CONNECTOR HOUSING 2-POLE 1 7.72 +
